冷冻冷藏设备大样图
来源: | 作者:haoyanglengdong | 发布时间: 800天前 | 547 次浏览 | 分享到:

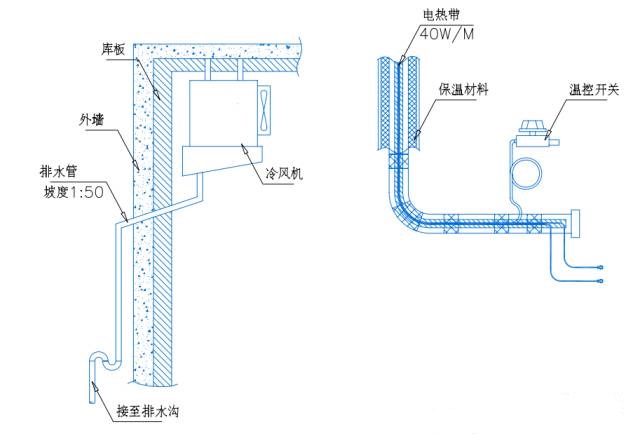

1、冷风机排水大样图


说明:

1.电热管必须附着在管壁上。

2.温度调节在30度以下。

3.电热管不可以重叠放置。

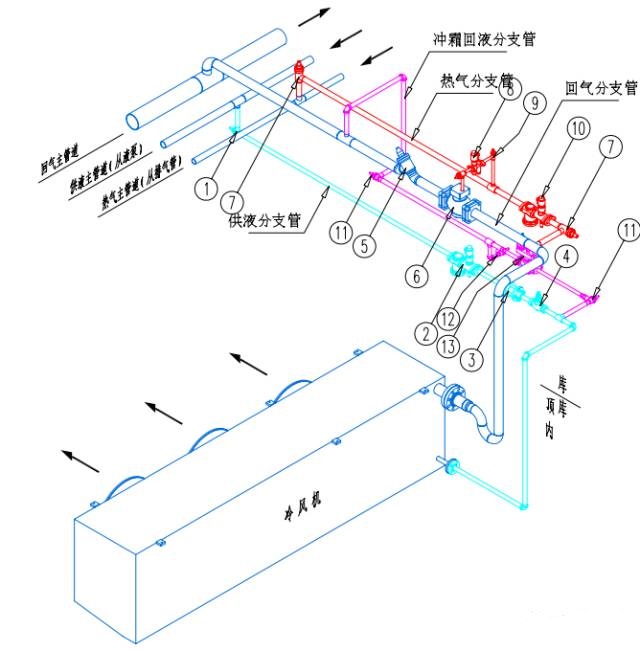

2、冷风机安装大样图

说明:

1、回气管坡向回气总管,坡度0.005。

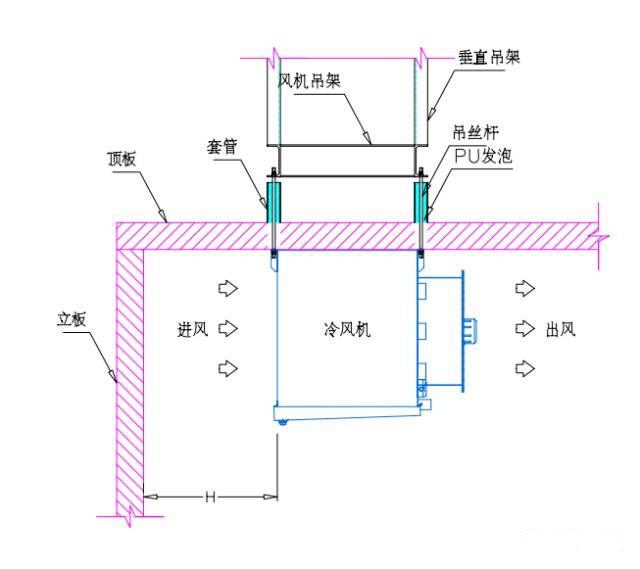

3、冷风机安装样图

说明:

1、库温低于-20度时,采用不锈钢丝杆、螺母。

2、进风口距离立板净尺寸H,可以根据风机要求制定,但是最小不能低于50mm。

3、垂直吊杆采用热轧槽钢制作,也可以采用圆钢。

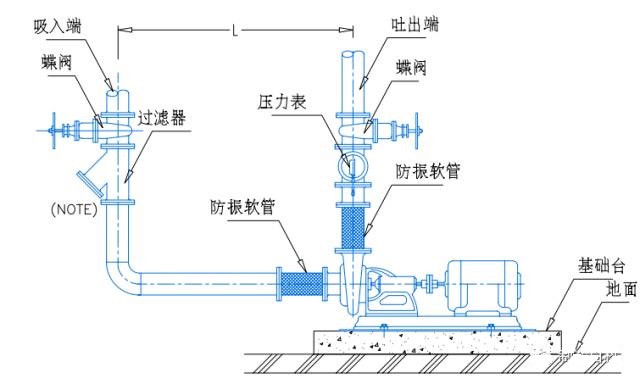

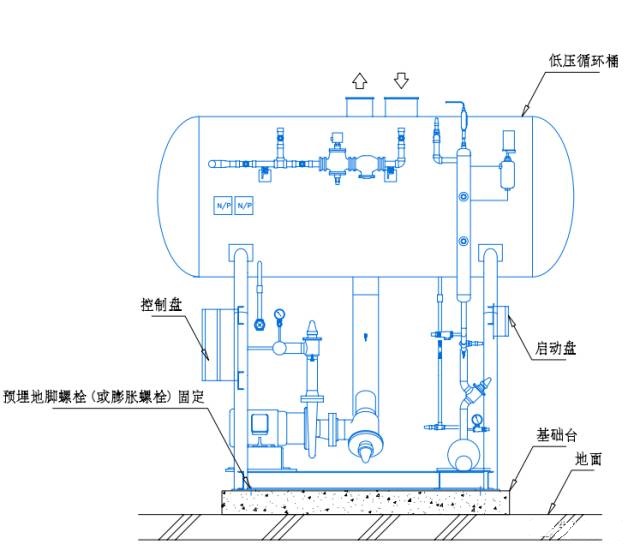

4、泵施工样图


说明:

1、φ100以下使用Y型过滤器。

2、φ125以下使用直角过滤器。

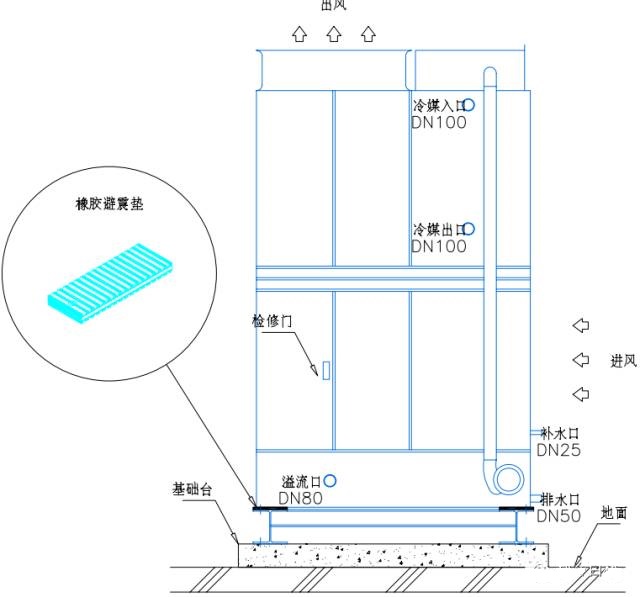

5、蒸发式冷凝器安装样图

说明:

1、蒸发式冷凝器安装需要制作钢构底座,采用H型钢。

2、H型钢与蒸发式冷凝器之间采用8.8级螺母固定。H型钢与基础之间采用膨胀螺丝固定。

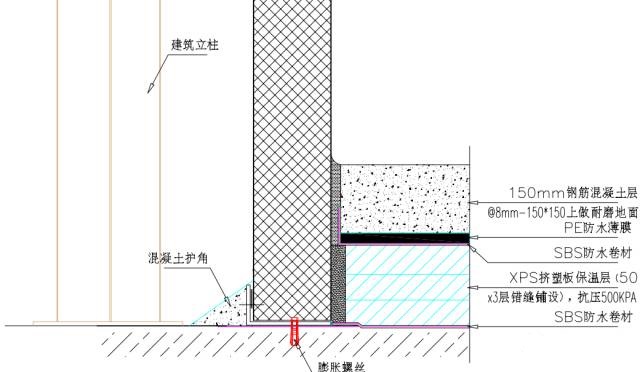

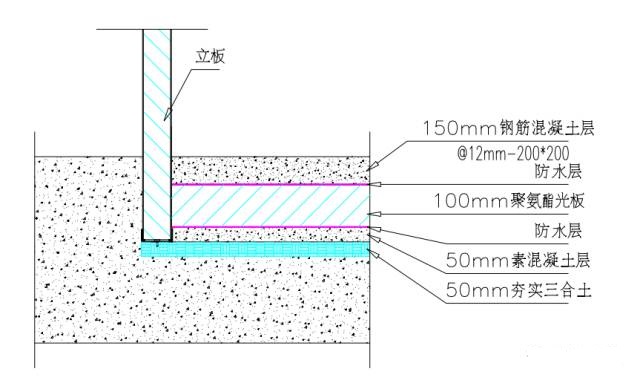

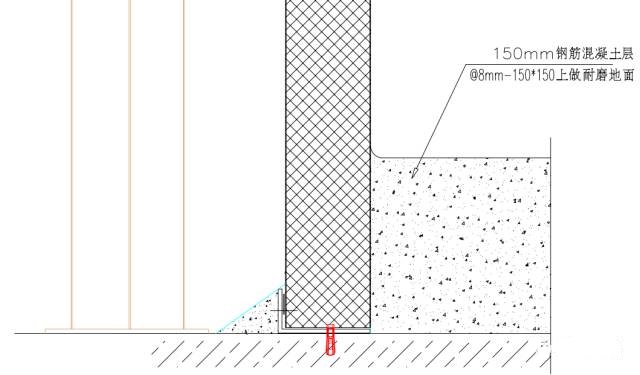

6、冷冻冷藏地板安装样图

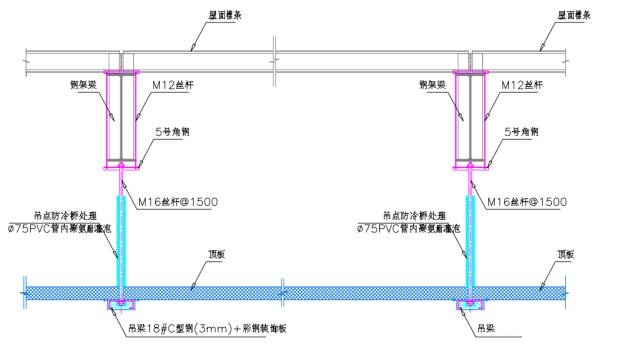

7、顶库板吊装样图



8、月台安装样图
